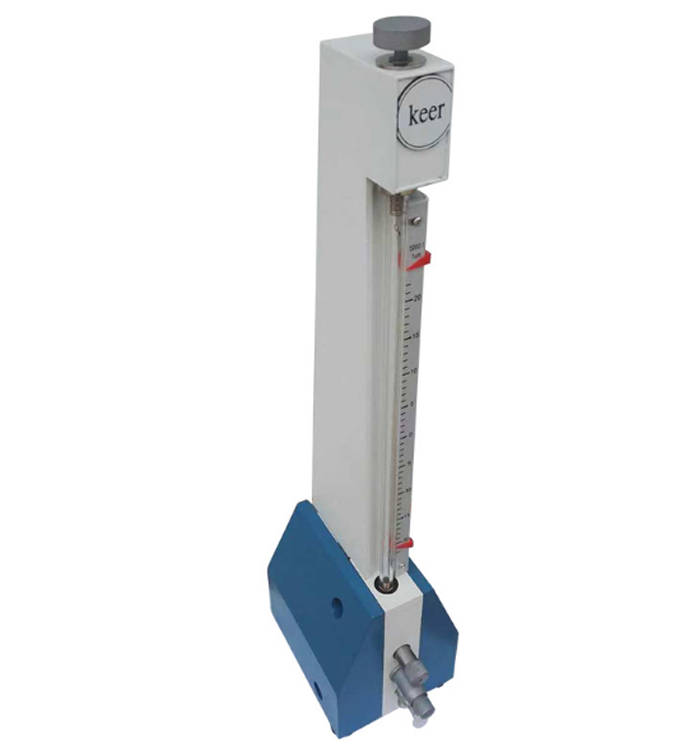

QFB型浮標式氣動量儀
產品詳情
QFB型浮標式氣動量儀的測量原理是比較測量法。其測量方法是將長度信號轉化為氣流信號，通過有刻度的玻璃管內的浮標示值，稱為浮標式氣動測量儀；或通過氣電轉換器將氣信號轉換為電信號由發光管組成的光柱示值，稱為電子柱式氣動量儀。氣動量儀是一種可多臺拼裝的量儀，它與不同的氣動測頭搭配，可以實現多種參數的測量。氣動量儀由于其本身具備很多優點，所以在機械制造行業得到了廣泛的應用。
主要技術性能：
|
基本放大倍數 （倍） |
示值范圍 |
有效示值范圍 |
刻度尺 |
||
|
一格值 |
格寬度 |
全刻度格數 |
|||
|
1000 |
220 |
160 |
5 |
5 |
44 |
|
2000 |
110 |
80 |
2 |
4 |
55 |
|
5000 |
44 |
30 |
1 |
5 |
44 |
|
10000 |
22 |
16 |
0．5 |
5 |
44 |
浮標式氣動量儀與氣動測頭（或氣動測量裝置）按公差選擇配置，單參數選單管量儀，雙參數選雙管量儀，以此類推。
| 基本放大倍數（倍） |
公差范圍 |
|
1000 |
>0.070 |
|
2000 |
0.025<公差≤0.070 |
|
5000 |
0.010<公差≤0.025 |
|
10000 |
≤0.010 |
用途：配上公司制造的各種測量頭可實現下列測量項目：內徑、外徑、槽寬、孔距、深度、厚度、不圓度、錐度、同軸度、直線度、平面度、平行度、垂直度、通氣度和密封性。
要求：清凈干燥空氣源大于0.3-0.7Mpa
